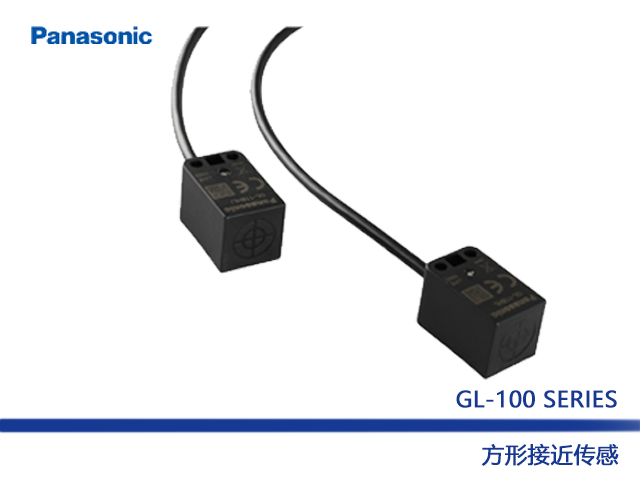

GL-118H
| 種類 | 檢測距離 (注1) | 型號 | 輸出 | 輸出動作 | |
|---|---|---|---|---|---|
| 標準 | 最大工作距離： 5mm±10% 穩定檢測范圍： 0～4mm | NPN輸出晶體管 | 接近時ON | ||
| 離開時ON | |||||
| 長距離型 | 最大工作距離： 12mm±10% 穩定檢測范圍： 0～10mm | 接近時ON | |||
| 異頻型 | |||||
| (注1)： | 最大工作距離為傳感器可檢測標準檢測物體的最大距離。 穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離（即使是在使用環境溫度變化和/或電源電壓波動的情況下）。 |
|---|
| 類型 | 標準 | 長距離 | 長距離 | ||
|---|---|---|---|---|---|
| 異頻型 | |||||
| 型號 | GL-118H | GL-118HB | GL-118HL | GL-118HLI | |
| 安裝方式 | 非屏蔽 | ||||
| 最大工作距離（注2） | 5mm±10% | 12mm±10% | |||
| 穩定檢測范圍（注2） | 0mm~4mm | 0mm~10mm | |||
| 標準檢測物體 | 鐵板18mm×18mm×t1mm | 鐵板36mm×36mm×t1mm | |||
| 應差 | 工作距離的15%以下(標準檢測物體) | ||||
| 電源電壓 | 10V～30V DC脈動P-P10%以下 | ||||
| 消耗電流 | 10mA以下 | ||||
| 輸出狀態 | 接近時ON | 離開時ON | 接近時ON | ||
| 輸出 | ? 外加電壓：30V DC以下 ? 負載電流：100mA以下 ? 剩余電壓：1.5V以下（負載電流100mA時） | ||||
| 短路保護 | 配備（自動恢復） | ||||
| 工作狀態指示燈 | 橙色LED指示燈（輸出ON時亮起） | ||||
| 反應頻率 | 1kHz | 500Hz | |||
| 環 境 性 能 | 保護構造 | IP67G（注3） | |||
| 使用環境溫度 | -25℃～+70℃（不可結露或凝霜），存儲時：-25℃～+70℃ | ||||
| 使用環境濕度 | 35%RH~85%RH以下，存儲時：35%RH~85%RH | ||||
| 耐電壓 | 在所有連接的電源端子與外殼之間接入交流電壓1000V，持續1分鐘 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，500MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 在X、Y和Z各方向上可承受頻率為10Hz~50Hz、 雙振幅1.5mm的振動達2小時 | ||||
| 耐沖擊 | 在X、Y和Z各方向上可承受加速度為500m/s2(約50G)的沖擊三次 | ||||
| 材質 | 殼體：ABS+PBT | ||||
| 電纜 | 截面積為0.2mm2的3芯耐油橡皮電纜，長1m | ||||
| 電纜延長 | 截面積為0.2mm2以上的電纜全長可延長至100m | ||||
| 重量 | 約65g | ||||
(注1) 無指定時的測量條件為使用環境溫度=+23℃。
(注2) 最大工作距離為傳感器可檢測標準檢測物體的最大距離。
穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。
(注(zhu)3) 若(ruo)用于切削(xue)油飛濺的環境中(zhong)，可能(neng)會因油中(zhong)所含的添加物等而使產品老化，請對(dui)使用的切削(xue)油的耐性(xing)做(zuo)事前(qian)確認。
